| 品名 | 规格 | 压力 | 材质 | |
| 电动调节阀 | DN25-200mm | PN1.6-6.4mpa | 铸钢；不锈钢 |

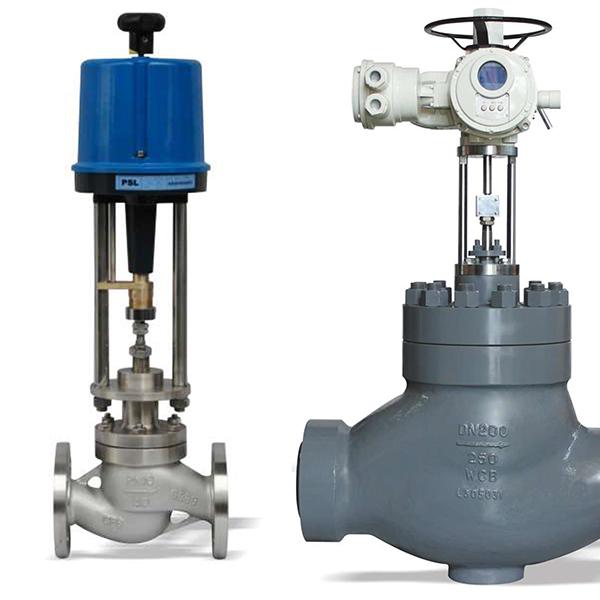

电动调节阀，由DKZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
| 公称通径 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 阀座直径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 额定流量系数 | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | ||
| Kv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | ||
| 额定行程 | 16 | 25 | 40 | 60 | |||||||||
| 配用执行 | DKZ-310 | DKZ-310 | DKZ-410 | ||||||||||
| 允许压差 | 6.4 | 5 | 2.8 | 1.7 | 1.7 | 1 | 0.6 | 0.48 | 0.33 | 0.18 | |||
| 型号 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | DKZ-610/610C | ||||||||||||
| 输出力推(N) | 4000 | 6400 | 16000 | 25000 | ||||||||||||
| 行程L(mm) | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 30 | 50 | 60 | 100 |
| 全程时间(S) | 8 | 12.5 | 20 | 24 | 15 | 24 | 30 | 48 | 16 | 30 | 40 | 60 | 16 | 30 | 40 | 60 |
| 主要技术参数 | 电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | |||||||||||||||
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 | ||||||||||||||||
|
环境温度：-25～+70℃ 环境湿度：≤95% | ||||||||||||||||
| 型式 | 直通单座铸造球型阀 |
| 公称通径 | 25、32、40、50、65、80、100、125、150、200mm |
| 公称压力 | PN1.6、4.0、6.4MPa |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
| A | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 630 | 630 | 630 | |
| B | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 260 | 260 | 260 | |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
| PN64 | 165 | 175 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
| H2 | 49 | 490 | 490 | 490 | 540 | 540 | 540 | 625 | 625 | 625 | |
| H3 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | |
电动调节阀质量保证 | 电动调节阀服务承诺 |
|---|---|
我们保证提供符合质量要求、相关标准的全新的无缺陷的产品。 向用户介绍产品的性能和使用要求并提供有关的技术资料，免费对现场人员技术培训，协助指导有关人员调试。 重大技术装备项目和重点工程式项目配套的产品，欢迎用户来访监制。 | 产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。 实行“三包”服务（包退、包换、包修），易损件终身维修，非认为因素或操作不当的损坏，1年内可免费更换。 发现质量问题，在接到用户通知后，24小时内作出答复或派人员前往处理，做到问题不解决，服务不停止。 |
