| 品名 | 型号 | 规格 | 压力 | 材质 |
| 衬氟蝶阀 | D371F4 | DN40-1200mm | PN1.0-1.6mpa | 铸铁；铸钢 |

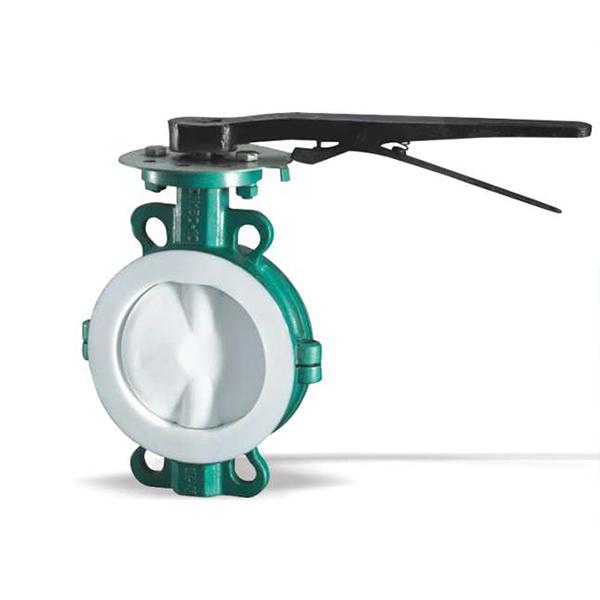

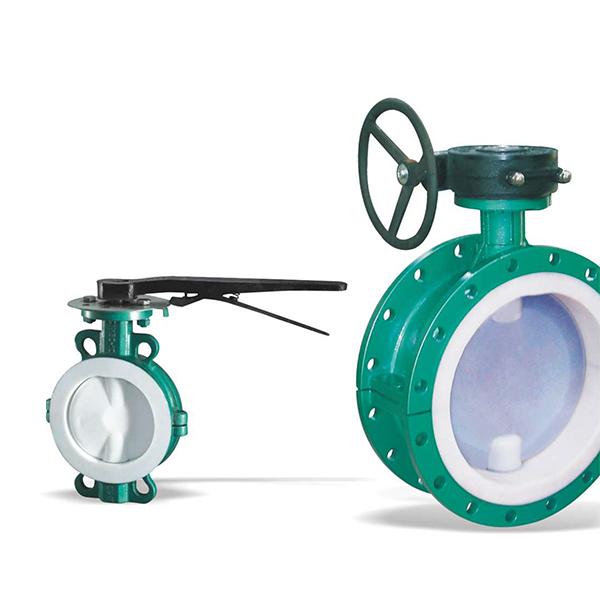

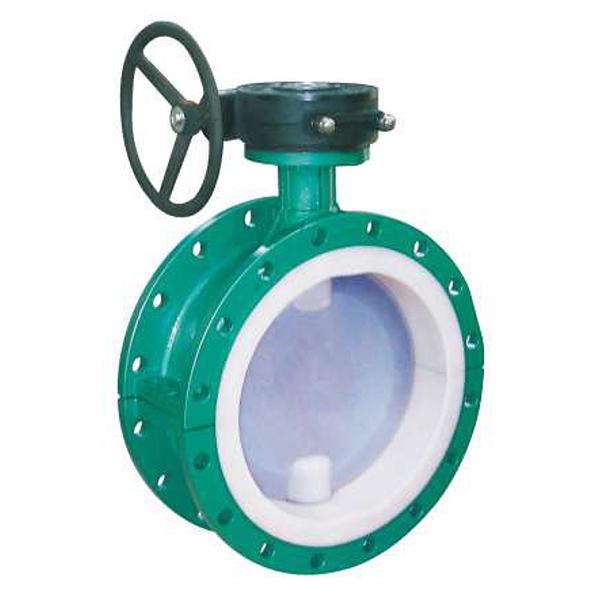

内衬蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。衬氟蝶阀适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，保证阀轴不与腔内流体介质接触。适用于于硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。 |
| 零件名称 | 材料 |
| 上下阀体 | 铸铁，铸钢，不锈钢，衬F |
| 阀座 | 铸铁 |
| 带杆碟板 | F4，F44 |
| 填料 | F4，F44 |
| 衬垫 | 硅橡胶 |
| 蜗轮手柄 | Qt400-15球墨铸铁 |
| DN | L | D | D1 | D2 | f | Z-φd | H2 | H1 | D/1.6 | D1 | Z-φd | kg | ||
| 40 | 33 | 145 | 110 | 85 | 3 | 4-φ18 | 270 | 80 | 145 | 110 | 4-φ18 | 4 | ||
| 50 | 43 | 160 | 125 | 100 | 3 | 4-φ18 | 280 | 85 | 160 | 125 | 4-φ18 | 5 | ||
| 65 | 46 | 180 | 145 | 120 | 3 | 4-φ18 | 290 | 93 | 180 | 145 | 4-φ18 | 7 | ||
| 80 | 46 | 195 | 160 | 140 | 3 | 4-φ18 | 310 | 100 | 195 | 160 | 8-φ18 | 9 | ||
| 100 | 52 | 215 | 180 | 155 | 3 | 8-φ18 | 340 | 110 | 215 | 180 | 8-φ18 | 13 | ||
| 125 | 56 | 245 | 210 | 185 | 3 | 8-φ18 | 355 | 120 | 245 | 210 | 8-φ18 | 15 | ||
| 150 | 56 | 280 | 240 | 210 | 3.5 | 8-φ23 | 380 | 160 | 280 | 240 | 8-φ23 | 24 | ||
| 200 | 60 | 335 | 295 | 265 | 3.5 | 8-φ23 | 430 | 245 | 335 | 295 | 12-φ23 | 38 | ||
| 250 | 68 | 390 | 350 | 320 | 4 | 12-φ23 | 450 | 260 | 405 | 355 | 12-φ26 | 60 | ||
| 300 | 78 | 440 | 400 | 370 | 4 | 12-φ23 | 480 | 300 | 460 | 410 | 12-φ26 | 70 | ||
| 350 | 78 | 500 | 460 | 420 | 4 | 16-φ23 | 600 | 320 | 520 | 470 | 16-φ26 | 80 | ||
| 400 | 102 | 565 | 515 | 475 | 4.5 | 16-φ25 | 630 | 330 | 580 | 525 | 16-φ30 | 120 | ||
| 450 | 114 | 615 | 565 | 525 | 4.5 | 20-φ25 | 655 | 380 | 640 | 585 | 20-φ30 | 165 | ||
| 500 | 127 | 670 | 620 | 580 | 5 | 20-φ25 | 680 | 390 | 715 | 650 | 20-φ33 | 205 | ||
| 600 | 154 | 780 | 725 | 690 | 5 | 20-φ30 | 730 | 450 | 840 | 770 | 20-φ36 | 250 | ||
| 700 | 165 | 895 | 840 | 800 | 5 | 24-φ30 | 790 | 480 | 910 | 840 | 24-φ36 | 320 | ||
| 800 | 190 | 1010 | 950 | 905 | 5 | 24-φ34 | 880 | 580 | 1020 | 950 | 24-φ39 | 395 | ||
| 900 | 203 | 1110 | 1050 | 1005 | 5 | 28-φ34 | 930 | 625 | 1120 | 1050 | 28-φ39 | 450 | ||
| 1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-φ34 | 1000 | 660 | 1255 | 1170 | 28-φ42 | 600 | ||
| 1200 | 254 | 1450 | 1380 | 1325 | 6 | 32-φ41 | 1300 | 780 | 1485 | 1390 | 32-φ48 | 825 | ||
| DN | L | D | D1 | D2 | f | b | Z-Φd | W | Do | H | (Kg) |
| 40 | 106 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 | 140 | 10 | |
| 50 | 108 | 160 | 125 | 100 | 3 | 20 | 4-Φ48 | 200 | 160 | 12 | |
| 65 | 112 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 | 165 | 13 | |
| 80 | 114 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 250 | 170 | 14 | |
| 100 | 127 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 300 | 180 | 16 | |
| 125 | 140 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 300 | 275 | 18 | |
| 150 | 140 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 200 | 295 | 42 | |
| 200 | 152 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 200 | 320 | 78 | |
| 250 | 250 | 405 | 355 | 320 | 3 | 32 | 12-Φ25 | 240 | 385 | 120 | |
| 300 | 270 | 460 | 410 | 375 | 4 | 34 | 12-Φ25 | 240 | 390 | 145 | |
| 350 | 290 | 520 | 470 | 435 | 4 | 38 | 16-Φ25 | 240 | 460 | 202 | |
| 400 | 310 | 580 | 525 | 485 | 4 | 40 | 16-Φ30 | 280 | 510 | 235 | |
| 450 | 330 | 640 | 585 | 545 | 4 | 44 | 20-Φ30 | 280 | 540 | 368 | |
| 500 | 350 | 705 | 650 | 608 | 4 | 46 | 20-Φ34 | 320 | 570 | 420 | |
| 600 | 390 | 840 | 770 | 718 | 5 | 54 | 24-Φ41 | 320 | 660 | 750 | |
| 700 | 430 | 910 | 840 | 788 | 5 | 54 | 24-Φ41 | 360 | 710 | 1028 | |
| 800 | 470 | 1020 | 950 | 898 | 5 | 54 | 24-Φ41 | 380 | 780 | 1690 | |
| 900 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-Φ41 | 400 | 885 | 1815 | |
| 1000 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-Φ48 | 500 | 990 | 2050 |
内衬蝶阀质量保证 | 内衬蝶阀服务承诺 |
|---|---|
我们保证提供符合质量要求、相关标准的全新的无缺陷的产品。 向用户介绍产品的性能和使用要求并提供有关的技术资料，免费对现场人员技术培训，协助指导有关人员调试。 重大技术装备项目和重点工程式项目配套的产品，欢迎用户来访监制。 | 产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。 实行“三包”服务（包退、包换、包修），易损件终身维修，非认为因素或操作不当的损坏，1年内可免费更换。 发现质量问题，在接到用户通知后，24小时内作出答复或派人员前往处理，做到问题不解决，服务不停止。 |
