| 品名 | 规格 | 压力 | 材质 | |
| Y型过滤器 | DN15-500mm | PN1.6-4.0mpa | 铸钢；不锈钢 |
Y型过滤器主要安装在管道上能除去流体中的较大固体杂质，使机器设备，包括压缩机、泵等、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。我公司所生产的Y型过滤器，水过滤器，能根据客户具体要求，特殊压力、特殊口径定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

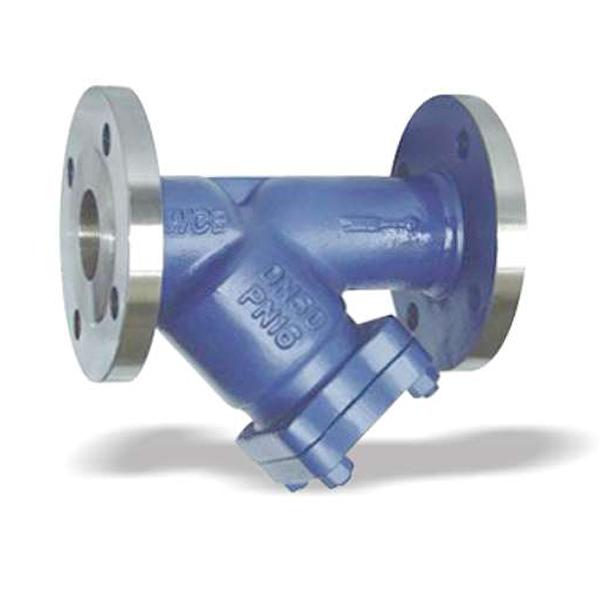

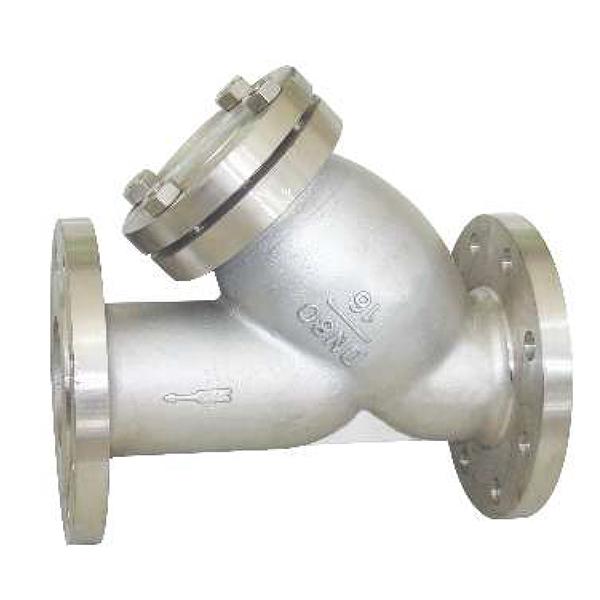

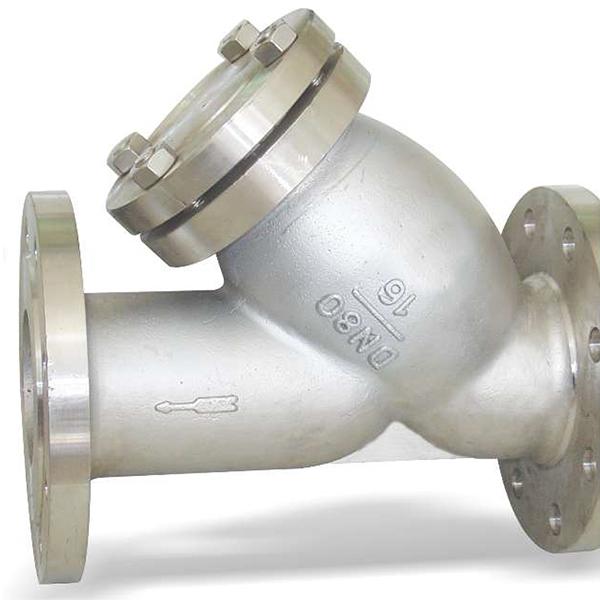

 法兰Y型过滤器 |  内螺纹（丝口）Y型过滤器 |
| 壳体材质 | 黄铜 | 碳钢 | 不锈钢 |
| 公称通径 | 15～500mm | ||
| 滤框滤网材质 | 不锈钢 | ||
| 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | ||
| 工作温度（℃） | -30~380 | -80~425 | -80~450 |
| 公称压力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 过滤精度（目/in） | 10~300 | ||

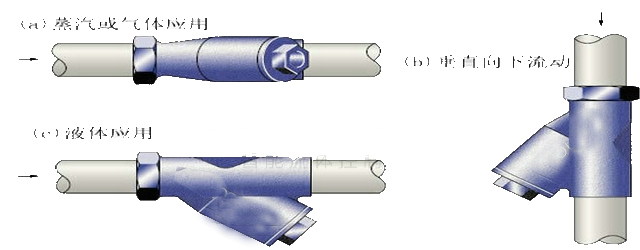

（a）蒸汽或气体管道水平安装，滤网朝水平方向；
（b）垂直管道请按Y型过滤器安装方向标；
（c）液体管道滤网朝下，指示箭头同流体方向。
| 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm |
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
| 5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
| 6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
| 7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
| 8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
| 10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
| 12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
| 14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
| 16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
| 18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
| 20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
| 25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
| 30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
| 35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
| 40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
| 45 | 0.355 | 350 | 540 | 0.026 | 26 |

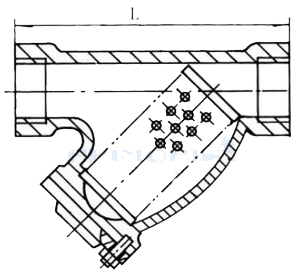

| DN | "英寸 | L | H | H1 | 拉杆伸缩管道过滤器 | 参考重量kg | |
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 | 3 | ||
| 25 | 1 | 160 | 80 | 160 | 3.8 | ||
| 32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
| 40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 | ||
| 400 | 16 | 800 | 700 | 1360 | 500 | ||
| 450 | 18 | 850 | 790 | 1480 | 700 | ||
| 500 | 20 | 900 | 875 | 1650 | 900 | ||
Y型过滤器质量保证 | Y型过滤器服务承诺 |
|---|---|
我们保证提供符合质量要求、相关标准的全新的无缺陷的产品。 向用户介绍产品的性能和使用要求并提供有关的技术资料，免费对现场人员技术培训，协助指导有关人员调试。 重大技术装备项目和重点工程式项目配套的产品，欢迎用户来访监制。 | 产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。 实行“三包”服务（包退、包换、包修），易损件终身维修，非认为因素或操作不当的损坏，1年内可免费更换。 发现质量问题，在接到用户通知后，24小时内作出答复或派人员前往处理，做到问题不解决，服务不停止。 |
