| 品名 | 规格 | 压力 | 材质 | |

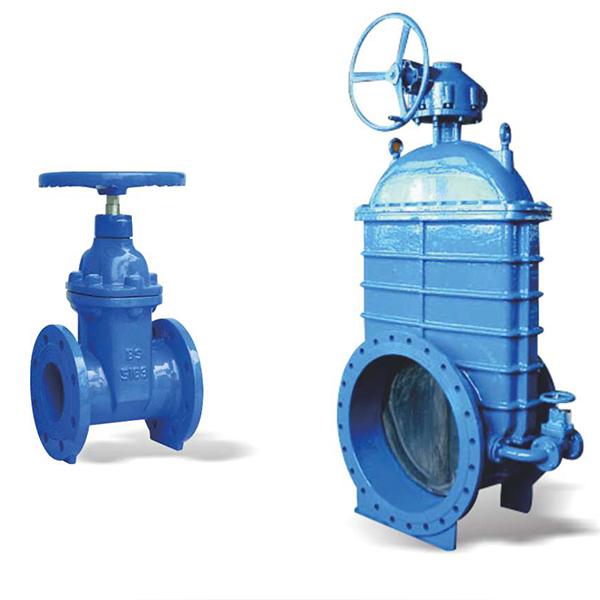

| 弹性座密封闸阀 | DN20-1400mm | PN1.0-1.6mpa | 铸铁；球墨；铸钢 |
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
| 压力等级 | 1.0MPa、1.6MPa、2.5MPa |
| 阀体耐压 | 1.5MPa、2.4MPa、3.75MPa |
| 密封试验 | 1.1MPa、1.76MPa、2.75MPa |
| 工作温度 | 0～80℃ |
| 适用介质 | 水、油、蒸气等 |
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | 球墨铸铁 | 8 | 止推垫 | 锡青铜 |
| 2 | 闸板 | 球墨铸铁外覆EPDM | 9 | 轴套 | 锡青铜 |
| 3 | 螺栓 | 镀锌 | 10 | 螺栓 | 镀锌 |
| 4 | 密封圈 | NBR | 11 | 轴盖 | 球墨铸铁 |
| 5 | 阀盖 | 球墨铸铁 | 12 | 防尘罩 | NBR |
| 6 | 阀杆 | 不锈钢 | 13 | 手轮 | 铸铁 |
| 7 | “O”形密封圈 | NBR | 14 | 紧固螺母 | 镀锌 |
| 型号 | 公称口径DNmm | L | 1.0MPa D1 | 1.6MPa D1 | D | 1.0MPa Z-Φd | 1.6MPa Z-Φd | H |
|
RVC(H)X Z45X Z41X | 50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8-23 | 12-23 | 550 | ||
| 250 | 380 | 350 | 355 | 410 | 12-23 | 12-25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12-23 | 12-25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
弹性座密封闸阀质量保证 | 弹性座密封闸阀服务承诺 |
|---|---|
我们保证提供符合质量要求、相关标准的全新的无缺陷的产品。 向用户介绍产品的性能和使用要求并提供有关的技术资料，免费对现场人员技术培训，协助指导有关人员调试。 重大技术装备项目和重点工程式项目配套的产品，欢迎用户来访监制。 | 产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。 实行“三包”服务（包退、包换、包修），易损件终身维修，非认为因素或操作不当的损坏，1年内可免费更换。 发现质量问题，在接到用户通知后，24小时内作出答复或派人员前往处理，做到问题不解决，服务不停止。 |
